Arduino - 水检测器/传感器

水传感器砖是专为水质检测而设计,可广泛用于感应降雨,水位,甚至液体泄漏。

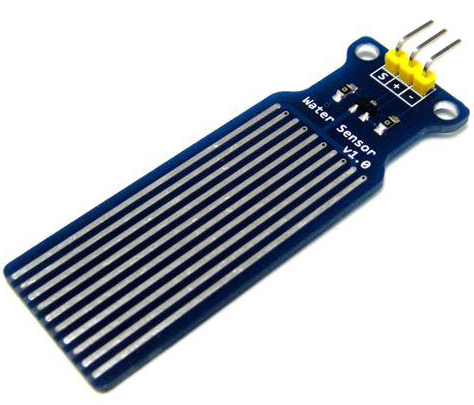

水检测器/传感器

将水传感器连接到 Arduino 是检测泄漏、溢出、洪水、雨水等的好方法。它可用于检测水的存在,水平,体积和是否缺水。虽然这可以用来提醒你给植物浇水,但有一个更好的 Grove 传感器。传感器有一系列暴露的走线,当检测到水时读数为低。

在本章中,我们将水传感器连接到 Arduino 上的数字引脚 8,并将使用非常方便的 LED,以帮助识别水传感器何时与水接触。

需要的组件

你将需要以下组件 -

  • 1×面包板
  • 1×Arduino Uno R3
  • 1×水传感器
  • 1×led
  • 1×330 欧姆电阻器

程序

按照电路图并连接面包板上的组件,如下图所示。

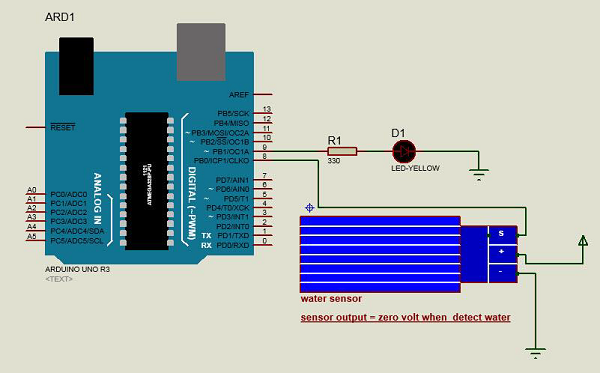

水传感器电路连接

草图

在你的计算机上打开 Arduino IDE 软件。用 Arduino 语言编码将控制你的电路。单击“新建”打开新的草图文件。

草图

Arduino 代码

#define Grove_Water_Sensor 8 // Attach Water sensor to Arduino Digital Pin 8
#define LED 9 // Attach an LED to Digital Pin 9 (or use onboard LED)

void setup() {
   pinMode(Grove_Water_Sensor, INPUT); // The Water Sensor is an Input
   pinMode(LED, OUTPUT); // The LED is an Output
}

void loop() {
   /* The water sensor will switch LOW when water is detected.
   Get the Arduino to illuminate the LED and activate the buzzer
   when water is detected, and switch both off when no water is present */
   if( digitalRead(Grove_Water_Sensor) == LOW) {
      digitalWrite(LED,HIGH);
   }else {
      digitalWrite(LED,LOW);
   }
}

代码注意

水传感器有三个端子 - S,V out (+)和 GND(-)。按如下方式连接传感器 -

  • 将+V s 连接到 Arduino 板上的+5v。
  • 将 S 连接到 Arduino 板上的数字引脚 8。
  • 在 Arduino 上连接 GND 和 GND。
  • 将 LED 连接到 Arduino 板上的数字引脚 9。

当传感器检测到水时,Arduino 上的引脚 8 变为低电平,然后 Arduino 上的 LED 变亮。

结果

当传感器检测到水时,你将看到指示 LED 亮起。
